淺談排塵風機風門執行機構存在問題及技術改造

發布者：排塵風機|高澤通風設備 | 發布時間：2018-6-11 11:57:40

1 前言：燒結機尾電除塵系統承擔著燒結主機、單棍、帶冷及轉運站等45個揚塵點的粉塵回收處理。煙氣處理量78.6×104m3/h，其除塵風機選用Y4-73-11NO311/2F左45°型鍋爐引風機，功率1600kW。原設計配置風門調節為四連桿機構，電動執行器選用DKJ-510型。
2 存在問題分析
經投用至今8年多生產實踐，該系統除塵風機風門執行機構存在多方面不足：
2.1 電動執行器選型偏小
該除塵風機屬大型鍋爐引風機，而風門執行器選用DKJ-510型規格偏小，實用中無論是電動還是手動均顯負載阻力較大、操作困難，同時出現風門工作點漂移、自鎖困難等現象。
2.2 執行器安裝基礎強度不夠
原設計電動執行器安裝在距地面+3.5m高平臺上，安裝平臺為混凝土板簡支結構，強度及剛度均較差，風機運行時導致其整體震動，因此也破壞了執行器自鎖功能的穩定性。
2.3 四連桿執行機構原設計存在缺陷
2.3.1 執行機構理論上屬于平面連桿機構范疇，而且是具有雙搖桿的鉸鏈四連桿。依相關設計理論為保證良好運轉，在滿足需要的前提下，設計時必須注意滿足相關規范，即連桿機構的輸出最小傳動角γmin具有較大值，中等及以上力矩負載規范要求γmin>40°，而原設計不滿足這一要求。原風機執行機構實測技術參數如下：
風門搖桿a：400mm；
連桿b：820mm；
執行器搖桿c：450mm；
機架d：825mm。改造內容
針對上述問題，2002年決定利用年修機會對其進行技術改造。首先將原有DKJ-510型電動執行器改用DKJ-710規格。解決選型偏小、自鎖性能差的問題。
其次拆除+3.5m安裝平臺，將執行器移至±0.00平臺安裝，既便于操作同時又消除基礎單薄、穩定性差、運行振動等缺陷。
基于上述考慮，以四連桿機構進行重新設計，內容如下：

3.1.1 風機風門搖桿口α利舊；

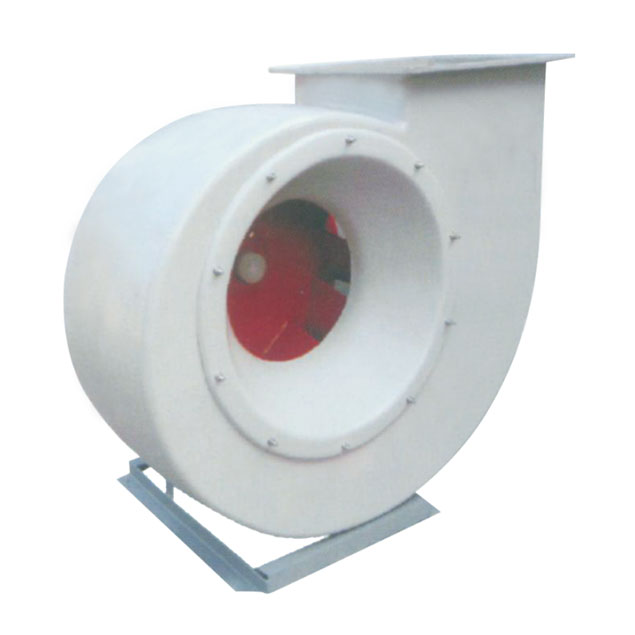

排塵風機

3.1.2 電動執行器搖桿c重新制做，尺寸c仍取450mm，以確保風門全行程之要求；
3.2 機構連桿b、機架d及執行器安裝位置確定
通過對風門搖桿a開、關兩極限位置實地測量得到其位置參數（與水平線夾角）分別是-45°和40°（見圖3），角度全行程為85°，真實開度達到理論開度（90°）的94.44%，四連桿機構的設計將以此要求條件為前提進行。
文章由：排塵風機 高澤通用設備有限公司整理提供，此文觀點不代表本站觀點
